누전차단기 구조와 작동 원리 완벽 이해하기

오늘은 전기안전과 직결된 핵심 장비인 누전차단기의 구조와 작동 원리에 대해 깊이 있게 살펴보겠습니다. 전기기술자, 전기공사기사, 전기 기능사 시험 준비생, 그리고 실제 현장 실무자라면 반드시 정확하게 이해하고 있어야 하는 개념입니다. 특히 누전차단기의 기본 구조와 내부 부품의 역할, 그리고 실제 동작 메커니즘을 한 번에 정리해 두면, 이후 접지공사, 배선공사, 배선용 차단기, 배선기구 시험 대비에도 큰 도움이 됩니다.

또한 누전차단기의 기본 원리를 알면, 감전 사고 방지 및 누전 사고 예방을 위한 점검 방법과 연계해 사고를 최소화할 수 있습니다. 이번 글에서는 누전차단기의 정의부터 구조, 각 부품의 기능, 작동 과정, 설치 시 유의사항까지 체계적으로 분류해 설명하겠습니다.

누전차단기의 정의

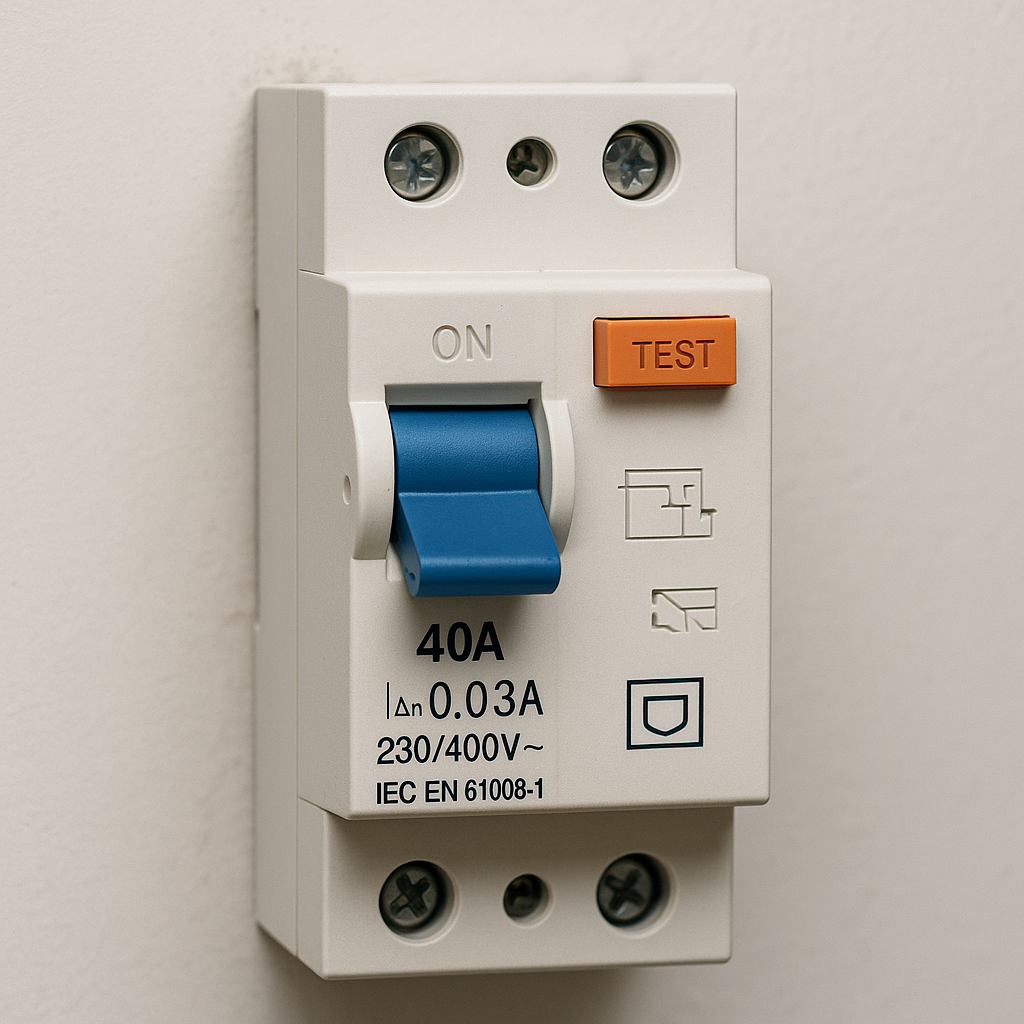

누전차단기는 전기회로에서 누전이 발생했을 때, 즉 전류가 정상 경로를 벗어나 대지나 사람 몸으로 흐를 경우 즉시 전원을 차단해 감전 및 화재를 방지하는 전기 보호 장치입니다. Residual Current Circuit Breaker RCCB 또는 Earth Leakage Circuit Breaker ELCB로 표기됩니다. 전류의 불평형을 감지하여 0.03A(30mA) 정도의 작은 누설 전류도 신속하게 차단하므로 인체 보호에 매우 효과적입니다.

누전차단기는 전기설비에서 감전사고를 예방하기 위해 필수적으로 설치되며, 특히 습기가 많은 장소, 옥외배선, 금속 외함이 있는 설비에는 반드시 설치해야 합니다. 누전차단기의 감도전류 등급은 인체 보호용(30mA)과 화재 예방용(100mA, 200mA)으로 구분되며, 설치 목적에 따라 규격을 달리 선택해야 합니다. 이러한 정의를 통해 누전차단기는 단순한 보호장치를 넘어 생명과 직결되는 안전설비임을 알 수 있습니다.

누전차단기의 주요 구조

누전차단기의 구조는 크게 4가지 핵심 부품으로 나뉩니다.

첫째, 조작 레버(손잡이) 입니다. 차단기를 투입(on), 차단(off)하는 역할을 하며, 외부에서 수동으로 조작이 가능합니다. 레버는 차단기의 상태를 나타내며, ON 위치에서는 전류가 흐르고, OFF 위치에서는 전류가 차단됩니다. 시험 시 반드시 OFF 후 Test 버튼을 눌러야 트립 기능이 정확히 작동합니다.

둘째, 차단 접점부 입니다. 전류가 흐르는 경로를 물리적으로 개폐하는 부분으로, 일정 이상의 전류가 흐르면 접점이 열려 회로를 차단합니다. 접점부는 내열성과 전도성이 높은 금속으로 제작되며, 접점의 개폐 속도와 접촉 저항 최소화가 중요한 설계 포인트입니다.

셋째, 누전 검출용 변류기 입니다. 내부에 철심과 권선으로 이루어진 변류기가 있어, 전선의 상전류와 중성선 전류의 합이 0이 아닌 경우(누전 발생) 누설 전류를 검출합니다. 이때 변류기는 미세한 전류 차이도 검출할 수 있는 정밀성이 요구되며, 철심의 자속밀도 포화 특성이 제품 성능을 결정짓습니다.

넷째, 트립 코일 및 트립 메커니즘 입니다. 변류기에서 신호를 받으면 트립 코일이 작동하여 차단기의 접점을 순간적으로 개방시킵니다. 트립 코일은 DC 전류를 이용하며, 트립 메커니즘은 스프링과 링크 기구를 이용해 순간 개방토크를 발생시켜 빠른 차단을 실현합니다.

누전차단기의 작동 원리

누전차단기는 페이즈(Phase)선과 뉴트럴(Neutral)선에 흐르는 전류가 동일할 때는 동작하지 않습니다. 하지만 전류의 일부가 대지를 통해 누설되면 상전류와 중성선 전류의 차이가 생기는데, 이 전류 차이를 변류기가 검출합니다. 검출된 차이가 설정된 감도전류(예: 30mA, 100mA 등) 이상이면 트립 코일에 전류가 흘러 즉시 차단접점을 개방, 전원을 차단합니다.

이러한 작동 원리는 전류의 '입력과 출력이 동일해야 정상'이라는 논리에 기반합니다. 변류기 2차측에서 검출된 전류가 트립 코일을 자극하면, 차단기는 기계적 링크를 통해 접점을 개방합니다. 누전차단기의 동작 시간은 감도전류에 따라 다르지만, 일반적으로 0.03초 내외로 매우 빠르며, 사람의 심실세동 위험 시간보다 짧아 안전성을 확보합니다. 이처럼 누전차단기의 작동 원리는 단순하지만, 회로 설계와 접지공사 상태에 따라 동작 여부가 크게 달라질 수 있습니다.

누전차단기 설치 시 유의사항

누전차단기는 반드시 접지공사와 함께 설치해야 정상적으로 동작할 수 있습니다. 접지가 없으면 누설 전류가 대지를 통해 흐르지 않아 변류기가 전류 차이를 감지하지 못하기 때문입니다. 또한 감도전류(30mA, 100mA 등)와 정격전류(20A, 30A, 40A 등)를 용도에 맞게 선택해야 합니다. 용량이 작은 누전차단기를 과부하 회로에 설치하면, 트립 코일이 과열되거나 접점이 손상될 수 있습니다.

설치 후 시험 버튼(Test Button)을 이용해 정기적으로 동작 여부를 확인해야 합니다. 전기안전관리법에서는 매월 1회 이상 시험을 권장하고 있으며, 시험 불이행 시 법적 제재가 있을 수 있습니다. 또한 변류기의 입력단자와 출력단자 연결을 잘못하면 오동작 또는 무동작의 원인이 되므로 반드시 도면과 회로도를 확인한 후 시공해야 합니다. 누전차단기는 설치 위치, 주변 온도, 습도, 부하 특성 등을 고려해 설치해야 장기간 안전하게 운전됩니다.

누전차단기의 종류

누전차단기는 크게 단독형(RCCB)과 배선용차단기 내장형(MCCB+ELB)으로 나눌 수 있습니다. 배선용 차단기 내장형은 과전류 차단 기능과 누전차단 기능이 통합되어 배전반 내에서 많이 사용됩니다. 단독형 RCCB는 누전 보호만 가능하므로, 반드시 과전류 차단용 배선용 차단기와 병렬 설치해야 안전합니다.

반면 배선용차단기 내장형 MCCB+ELB는 한 제품으로 과부하, 단락, 누전 보호가 모두 가능해 공간과 비용 절감 효과가 큽니다. 최근에는 전자식 누전차단기가 출시되어 아날로그 제품보다 정밀 검출과 오동작 방지 기능이 강화되고 있습니다. 또한 스마트 배전반 시스템과 연계해, 누전 발생 시 경보를 스마트폰 앱으로 전송하고 누설 전류값을 실시간 모니터링하는 제품도 확산되고 있습니다. 이러한 기술 발전으로 누전차단기는 단순 보호장치를 넘어 스마트 안전 플랫폼으로 진화하고 있습니다.
