비상 발전기의 전기공학적 원리와 구조적 이해

비상발전기

비상 발전기의 전기공학적 원리와 구조적 이해

비상 발전기는 정전이나 전력공급 중단 시 건물, 병원, 산업시설, 국가 기간시설 등에서 전력을 공급하기 위한 필수 전원 시스템입니다. 일반 발전기와 동일한 기본 전자기 유도 원리를 따르나, 비상 발전기 특유의 즉시 기동, 부하 인계, 유지 관리 시스템이 결합됩니다.
비상 발전기는 설치 목적, 운전 빈도, 용량에 따라 설계가 상이하지만, 공통적으로 무정전 전원 확보라는 절대적 목표를 가지고 있습니다.
특히 병원, 금융센터, IDC, 재난대응시설에서는 생명과 직결되거나 국가정보 통신의 유지에 필수적이므로, 정격 용량 초과 운전, 기동 실패, 전압 강하 등이 발생하지 않도록 설계 단계부터 시운전, 정기 시험까지 매우 엄격한 절차를 거칩니다.
또한 비상 발전기는 자동절체스위치(ATS)와 연계되어 실시간으로 전력공급을 전환할 수 있어, 단순 예비발전기를 넘어 위기대응 전원 시스템으로 간주됩니다.
설계 시 내진, 방음, 급배기, 연료공급, 배기통로, 소화설비 등 기계적·건축적 요소까지 고려해야 하며, 특히 배기계는 유해가스 배출 기준, 구조안전 기준, 소음진동법 등 각종 법규를 준수해야 합니다.
운전 중에는 주기적 계통 시험과 계통연계 테스트를 통해 발전기의 기동 상태, 부하 전이 시간, 발전전압 및 주파수의 안정성 등을 점검합니다.
이처럼 비상 발전기는 단순히 엔진과 발전기가 결합된 기계가 아닌, 전기공학·기계공학·제어공학·건축설비공학이 융합된 고도의 전원 공급 시스템입니다.

비상 발전기의 기본 전자기 유도 원리

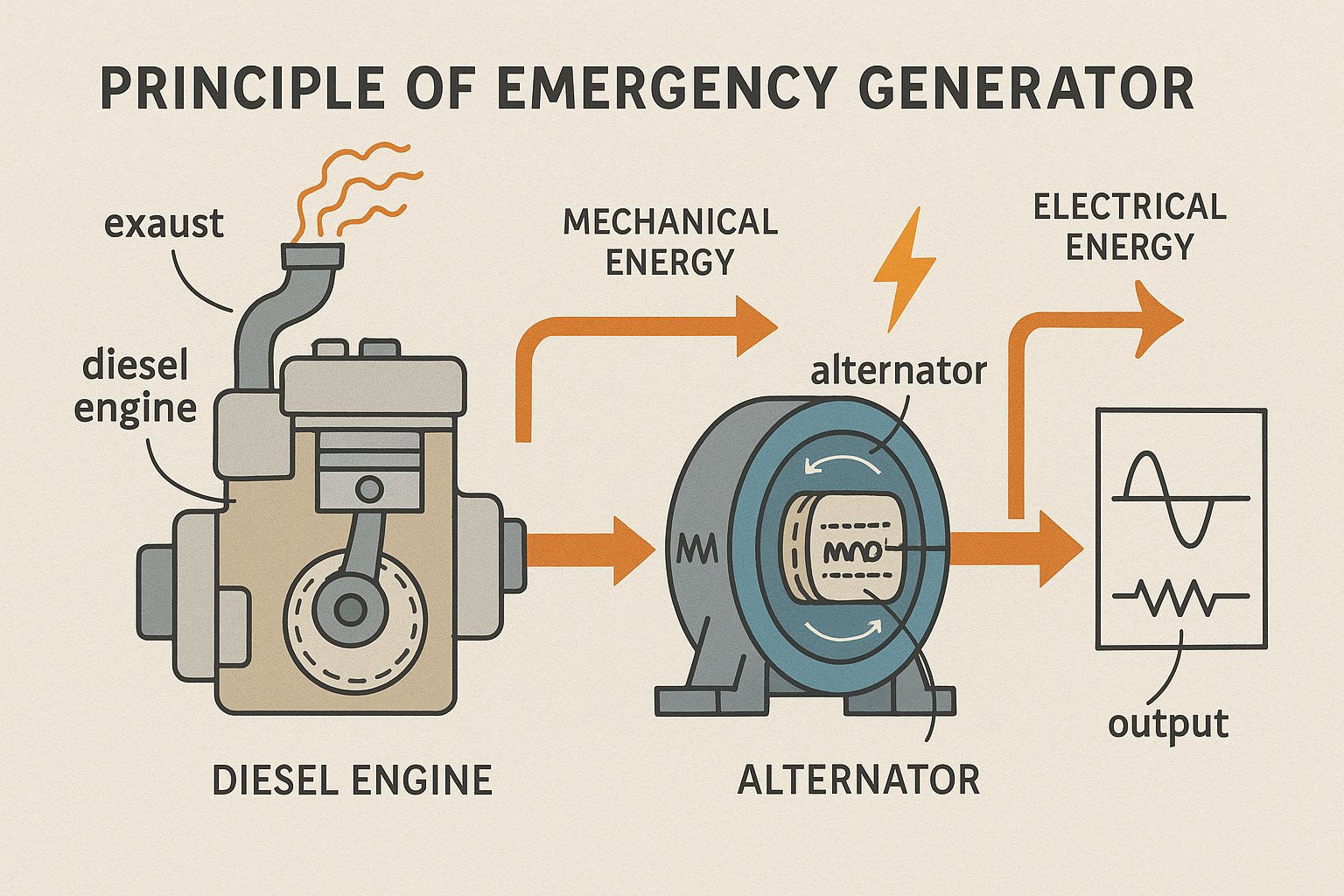

비상 발전기의 기본 원리는 패러데이의 전자기 유도 법칙에 기반합니다. 회전자(Rotor)에 설치된 자속이 고정자(Stator)의 권선을 통과할 때 자속의 변화에 의해 유도기전력이 발생하고, 이를 부하에 공급할 수 있는 전류로 변환합니다.
이때 회전자는 외부에서 공급된 직류 계자전류에 의해 자속을 형성하고, 회전자가 회전하면서 고정자 권선에 전류를 유도합니다.
동기 발전기 방식의 경우, 회전자의 회전속도와 자속의 크기에 따라 유도되는 전압과 주파수가 결정됩니다.
패러데이의 법칙은 발전기의 설계와 해석에 있어 핵심적인 전자기 이론으로, 비상 발전기뿐 아니라 모든 발전기의 기초 원리가 됩니다.
비상 발전기의 동기 발전기 구조는 출력 전압의 안정성, 주파수 유지, 부하 급변 대응력에서 우수하여, 정전 시 안정된 전력을 요구하는 건물에 필수적으로 채택됩니다.
유도 발전기는 외부 전원이 필요하거나 자발생이 어려워 무정전 전원 확보가 불가능하므로, 비상 발전기로는 거의 사용되지 않습니다.
이처럼 비상 발전기의 전자기 유도 원리는 패러데이 법칙, 렌츠 법칙, 맥스웰 방정식 등의 전자기학 기반 지식을 모두 포함하는 전기공학적 핵심 이론입니다.

비상 발전기의 기계적 구성과 전기적 구성

비상 발전기는 크게 디젤엔진(원동기), 발전기(전기자 및 계자 시스템), 냉각계, 연료계, 윤활계, 제어반, 배기계 등으로 구성됩니다.
전기적으로는 회전자(계자), 고정자(전기자), AVR(자동전압조정기), 배전반, 발전기 차단기, 보호계전기 등으로 세분됩니다.
기동과 운전 시 계자여자 방식이 안정적인 전압유지에 핵심적 역할을 하며, 특히 AVR은 부하의 급변에도 전압을 일정하게 유지해 전력품질을 보장합니다.
디젤엔진은 연료 분사, 공기 흡입, 압축, 폭발, 배기의 4행정 사이클로 회전력을 발생시켜 발전기를 구동하며, 엔진의 출력 특성은 발전기의 전력 품질을 직접적으로 결정합니다.
냉각계는 엔진과 발전기의 과열 방지를 위해 라디에이터, 냉각팬, 냉각수 순환펌프 등으로 구성되며, 기계실의 환기 설계와도 밀접한 연관이 있습니다.
윤활계는 엔진 내부 마찰을 최소화해 내구성을 보장하고, 연료계는 디젤탱크, 이중배관, 연료펌프, 연료필터 등으로 구성되어 연속 운전을 가능하게 합니다.
제어반은 기동, 운전, 비상 정지, 보호, 계측, 통신 기능을 모두 포함하며, 배기계는 배기관, 머플러, 플렉시블 조인트, 방음박스, 수평 및 수직 덕트로 구성되어 배기가스를 외부로 안전하게 방출합니다.

계자여자 방식과 AVR의 역할

비상 발전기의 계자여자 방식은 셀프여자(Self-excitation) 방식을 주로 사용합니다. AVR(Automatic Voltage Regulator)은 출력전압을 검출하여 계자전류를 자동조정함으로써, 발전기의 단자전압을 일정하게 유지합니다.
AVR은 비상 발전기 전력품질의 핵심으로, 부하가 급격히 투입될 때 순간 전압강하를 빠르게 회복하는 응답속도가 중요합니다.
AVR의 구성은 전압 검출부, 비교 증폭부, 출력 구동부로 나뉘며, 출력 전류 용량과 응답 속도에 따라 발전기의 전압 안정성 수준이 결정됩니다.
비상 발전기의 AVR은 ±1% 이내의 전압변동률을 요구하는 경우가 많아, 고속 응답형 AVR을 적용하고 있습니다.
계자여자 방식에는 외부여자, 셀프여자, PMG(Permanent Magnet Generator) 방식이 있으며, PMG는 별도의 영구자석 발전기를 이용해 기동 시 무여자 상태에서도 계자전류를 공급할 수 있어, 병원이나 IDC 비상발전기에 채택됩니다.
AVR은 부하 역률에 의한 전압변동까지 보상하므로, 비상 발전기의 운전 안정성과 전력 품질 확보에 핵심적인 장치입니다.
또한 AVR 고장 시에는 예비 AVR 또는 수동 조정모드로 전환해 발전기를 정지 없이 운전할 수 있도록 이중화 설계를 적용하기도 합니다.

비상 발전기의 주파수 및 전압 제어

발전기의 출력 주파수는 회전속도에 비례하므로, 디젤엔진의 RPM 제어가 핵심입니다.
발전기 전압은 AVR에 의해 제어되며, 부하의 변동이나 역률 변동에 의한 전압강하를 AVR이 자동 보상합니다.
비상 발전기의 주파수는 속도조절기(Governor)가 담당하며, Governor는 엔진의 연료분사량을 조절해 회전속도를 일정하게 유지합니다.
속도조절기의 종류에는 기계식, 전자식, 전자유압식이 있으며, 최근에는 PID 알고리즘 기반 전자식 Governor가 널리 사용됩니다.
주파수 제어가 불안정하면 60Hz 계통에서 UPS, 의료장비, 통신장비가 오작동할 수 있어, 비상 발전기의 Governor 조율은 정밀하게 수행됩니다.
전압 제어는 AVR이 담당하지만, 계자여자 시스템과 결합해 기동 시 기전력 상승과 운전 중 전압 유지 성능을 결정합니다.
대부분의 비상 발전기는 ±1% 이내의 주파수 유지, ±1.5% 이내의 전압 유지 성능을 요구하며, 이를 위해 엔진 Governor, 발전기 AVR, 발전기 자체의 전기자 반작용 억제 설계가 모두 조화되어야 합니다.
또한 ATS 투입 시 순간 부하 변동에 의한 RPM 강하를 방지하기 위해, 디젤엔진의 토크 상승 특성도 설계 기준으로 반영됩니다.

디젤엔진 구동과 기동 방식

비상 발전기의 원동기는 대부분 디젤엔진을 사용합니다.
기동 방식은 축전지에 저장된 전기를 이용하여 스타터 모터를 돌리는 전동기 기동 방식이며, 가스식 발전기나 가스터빈 발전기도 있으나 경제성과 연료공급, 유지관리 측면에서 디젤엔진이 보편적입니다.
디젤엔진은 압축비가 높아 기동 토크가 크므로, 스타터 모터는 높은 순간 출력이 가능해야 하며, 통상 24V 배터리 2개를 직렬 연결해 24V 시스템을 구성합니다.
기동 배터리는 정전 시 기동 실패를 방지하기 위해 충전기와 함께 항상 충전상태를 유지하고, 이중화 설치하거나 UPS에서 충전전원을 공급받기도 합니다.
디젤엔진은 연료의 분사-폭발을 통해 실린더를 왕복 운동시켜 크랭크축의 회전력을 얻으며, 이 회전력이 발전기의 회전자로 전달되어 전력이 생산됩니다.
비상 발전기용 디젤엔진은 산업용, 선박용, 발전소용 등 다양한 모델에서 파생되나, 병원이나 IDC용은 저소음, 저진동, 내구성이 강화된 모델이 사용됩니다.
또한 장시간 무부하 운전 시 카본 슬러지 축적이 발생하므로, 월 1~2회 이상 부하 운전을 통해 엔진 컨디션을 유지해야 합니다.
가스터빈 발전기는 경량, 소형, 고출력의 장점이 있으나, 설치비, 연료비, 정비비가 높아 비상 발전기로는 주로 공항, 발전소에서 제한적으로 사용됩니다.

자동 절체 스위치(ATS)와의 연계

비상 발전기는 ATS(Automatic Transfer Switch)와 연동됩니다.
정전이 발생하면 ATS가 상용전원을 차단하고 발전기를 기동, 발전기 출력이 안정되면 ATS가 발전기 전원을 부하 측에 공급하도록 절체합니다.
ATS는 전원 전압 검출, 발전기 기동 신호 출력, 상용-비상 전원 전환, 발전기 정지 신호 출력 기능을 모두 갖춘 자동 제어장치입니다.
ATS의 전환 속도는 수백 밀리초에서 수초 이내이며, 병원 수술실, UPS 설비, 통신국사 등에서는 전환시간을 최소화하기 위해 UPS와 조합 운전합니다.
상용전원 복구 시에는 발전기를 무부하 운전 후 냉각을 위해 일정시간 공회전하고, ATS가 상용전원으로 복귀한 뒤 발전기를 정지시킵니다.
ATS는 일반적으로 3P 4W 구조의 전자접촉기형, 차단기형, 모터드라이브 차단기형 등으로 구분되며, 용량과 전환 신뢰도에 따라 선택됩니다.
또한 ATS 패널에는 발전기 기동불능 시 경보, 과부하 차단, 역전압 차단, 기계적·전기적 인터록 장치가 포함되어 안전 운전을 보장합니다.
병원, 데이터센터, 중요 공공시설의 경우, ATS 자체도 이중화되어 발전기 2대 이상과 독립 연계 운전이 가능하도록 설계됩니다.

발전기 병렬운전과 비상용 발전기

비상 발전기는 병렬운전을 거의 하지 않습니다.
병렬운전 시 위상, 주파수, 전압을 일치시켜야 하며, 비상용은 단독 운전 후 ATS에 의해 부하를 공급하는 구조이므로 병렬 기능이 없는 경우가 많습니다.
병렬운전은 두 대 이상의 발전기를 병렬로 연결해 부하를 공유하거나, 한 대의 발전기를 계통에 연계 운전하는 방식으로, 부하 분담, 예비력 확보, 효율 운전 등의 장점이 있습니다.
그러나 발전기의 병렬운전은 위상 동기화(Synchronizing), 부하분담(Load Sharing), 무효전력 분담(Reactive Sharing), 보호계전기 설정 등 고도의 기술이 요구됩니다.
비상 발전기는 단독 운전 시 설정된 전압과 주파수만 유지하면 되지만, 병렬운전 시는 위상이 맞지 않으면 순환전류가 발생해 발전기 손상, 계통 사고로 이어질 수 있습니다.
IDC, 발전소, 공항, 초대형 병원 등에서는 발전기 병렬운전을 통해 예비전력을 확보하고, 일부 발전기를 유지보수해도 무정전 운전이 가능하도록 설계합니다.
병렬운전에는 전용 동기 병렬반(Synchronizing Panel), 병렬운전 AVR, 병렬운전 Governor, 계통보호 Relay, 정밀 계측기가 필수로 설치됩니다.
또한 병렬운전 후에는 역률, 무효전력 흐름, 부하 변동에 따른 발전기 간 토크 변화를 실시간으로 모니터링해야 합니다.
