전력계통의 이해와 전기의 흐름: 기초부터 실생활 응용까지

전기는 현대 문명을 움직이는 핵심 에너지입니다. 우리가 일상 속에서 사용하는 모든 전자기기, 조명, 냉난방 장치까지 모두 전기를 통해 작동합니다. 그런데 이 전기가 어떤 과정을 거쳐 우리 집이나 회사로 들어오는지 아는 사람은 많지 않습니다. 바로 이 과정을 이해하기 위해 필요한 개념이 전력계통입니다. 전력계통은 단순히 전기를 생산하는 것에서 끝나지 않고, 생산된 전기를 안전하고 안정적으로 사용자에게 전달하기 위한 일련의 체계입니다. 이 글에서는 전력계통이 무엇인지, 전기가 어떻게 흐르는지, 그리고 우리가 꼭 알아야 할 기본 개념들을 알아보겠습니다.

전력계통의 정의와 구성 요소

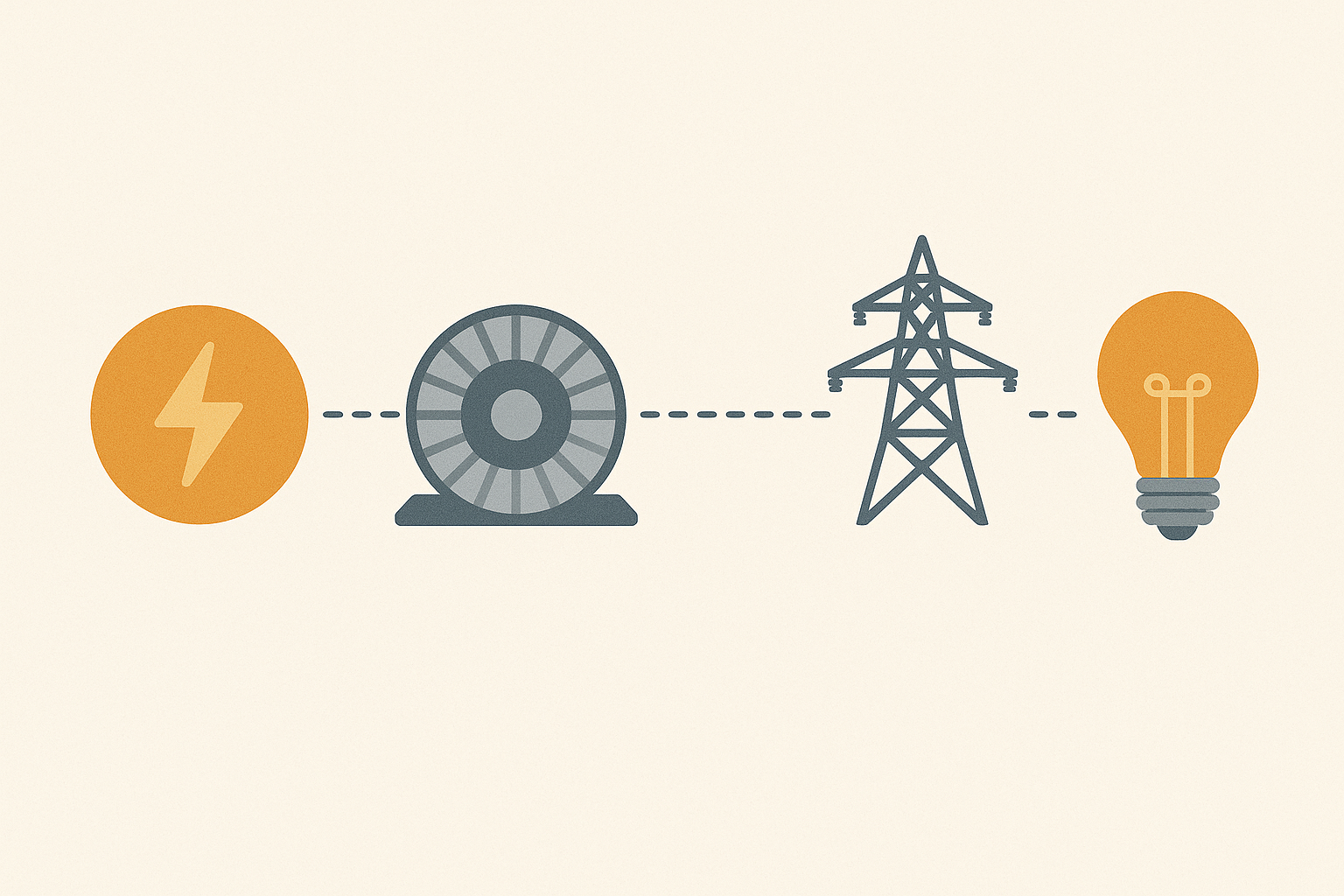

전력계통(Power System)은 전기를 생산하는 발전소에서부터 최종 소비자에게 전기를 공급하기까지의 모든 전기적 설비와 과정을 말합니다. 이 시스템은 발전, 송전, 변전, 배전, 소비라는 다섯 가지 핵심 단계로 구성되어 있으며, 각 단계는 서로 긴밀히 연결되어 하나의 유기적 시스템을 형성합니다. 단순한 선이나 기계들의 조합이 아니라, 고도의 제어 기술과 신뢰성 높은 장비가 집약된 고도화된 공학적 체계로 구성됩니다. 전력계통의 설계는 각 지역의 지형, 기후, 수요 패턴, 에너지 정책 등을 고려하여 맞춤형으로 이뤄지며, 실시간 데이터 기반의 자동화된 운영 체계가 함께 동작합니다. 특히, 발전소의 전력 생산부터 소비지까지 전력의 흐름을 제어하고 보호하는 수많은 보호장치와 제어 장치들이 동시 다발적으로 작동해야 전력의 품질과 안정성이 유지됩니다. 발전소 한 곳에서 문제가 발생해도 전체 시스템의 균형이 무너지지 않도록 하기 위해, 이중화와 예비계통을 포함한 다양한 안정장치들이 적용됩니다.

전력 생산: 전기의 시작점

전력계통의 출발점은 발전소이며, 이는 다양한 에너지원으로부터 전기를 생산하는 핵심 설비입니다. 발전소는 석탄, 천연가스, 원자력 등 전통적인 에너지원뿐만 아니라, 태양광, 풍력, 수력, 바이오매스 등 다양한 신재생에너지 자원도 활용합니다. 이러한 에너지원은 회전 운동을 발생시키고, 이 운동을 발전기를 통해 전기로 변환합니다. 발전기는 전자기 유도 원리를 기반으로 하며, 회전자가 자속을 형성하고 이를 통해 코일 내부에 전류가 유도됩니다. 보통 발전소에서 생산된 전기는 10~30kV의 중저압 수준이지만, 장거리 전송을 위해 변압기를 통해 수백 kV 수준의 고전압으로 승압됩니다. 이 승압 과정은 전기 에너지의 손실을 줄이고 효율적인 송전을 가능하게 해주며, 국가 간 또는 지역 간 에너지 거래에서도 핵심적인 역할을 합니다. 발전소는 또한 전력 품질 유지를 위해 전압, 주파수, 위상 등을 조절하는 자동제어 시스템을 구비하고 있으며, 일정한 출력 유지와 부하 변화에 따른 탄력적 대응을 위해 다양한 예비 설비를 포함합니다.

송전: 고전압 전기의 장거리 이동

송전은 발전소에서 생산된 전력을 수십에서 수백 킬로미터 떨어진 지역으로 전송하는 단계로, 고전압 송전선을 통해 이루어집니다. 송전은 전력 손실을 최소화하고, 전압 강하를 방지하기 위해 고전압 교류 방식(AC)으로 주로 이루어지며, 일반적으로 154kV에서 765kV에 이르는 전압이 사용됩니다. 고전압 송전은 전선의 저항으로 인한 에너지 손실을 줄이기 위해 필수적이며, 전력계통의 경제성과 안정성을 동시에 확보할 수 있는 중요한 기술입니다. 최근에는 송전 효율을 극대화하고 장거리 송전에서의 안정성을 강화하기 위해 초고압 직류(HVDC) 방식도 점점 확대되고 있으며, 이 기술은 특히 국가 간 송전이나 해저 케이블에서 많이 활용됩니다. 송전망은 계통 연계망으로 연결되어 있으며, 단일 송전선에 문제가 발생해도 다른 라인으로 전력을 우회시켜 공급할 수 있는 복수 회선 구조를 갖추고 있습니다. 송전망 운영자는 전력 수급 균형을 유지하기 위해 부하 분산과 전압 조정, 전력 조류 제어 기술을 활용하며, 실시간 감시와 제어가 가능한 전력감시제어시스템(SCADA)을 통해 안정적인 운영이 이루어집니다.

변전: 전압 조정의 핵심 단계

변전소는 송전선로를 통해 이동된 고전압 전기를 사용 가능한 전압 수준으로 낮추는 역할을 하는 시설입니다. 이 과정은 전기 에너지의 안전한 분배와 전력 품질 확보를 위해 매우 중요합니다. 변전소에는 전압을 변환하는 변압기, 전력 흐름을 조절하고 이상 전류를 차단하는 차단기, 그리고 다양한 보호 및 제어 장비가 함께 구성되어 있습니다. 송전 전압을 수십 kV에서 수백 kV에서 수 kV로 낮추는 과정은 단계별로 진행되며, 이를 통해 산업용, 상업용, 가정용 각각의 수요처에 맞는 전력을 공급할 수 있습니다. 또한, 변전소는 전력계통의 허브 역할을 하며, 한 지역의 계통 안정성을 유지하기 위해 주파수 및 전압 조정, 무효전력 보상, 고장 구간 격리 등의 다양한 기능을 수행합니다. 고장 발생 시 빠른 복구와 차단을 위한 자동화 시스템이 작동하며, 이는 계통 전체의 연쇄적 정전을 방지하는 데 핵심적입니다. 변전소는 일반적으로 도심 외곽이나 산업 단지 인근에 설치되며, 최근에는 도심형 소형 변전소(S/S) 개발도 활발히 이루어지고 있습니다.

배전: 최종 사용자에게 전기를 전달

배전 단계는 변전소에서 공급받은 전기를 최종 소비자인 가정, 상업시설, 공장 등으로 분배하는 과정입니다. 일반적으로 22.9kV 이하의 중저압 전력이 사용되며, 이 전압은 다시 각 사용처에 적합하게 조정되어 공급됩니다. 배전선로는 공중에 설치된 전주를 통해 이루어지는 경우가 많으며, 도시 지역에서는 공간 제약과 미관을 고려해 지하 배전망이 선호됩니다. 배전 시스템은 단순히 전기를 나누어주는 기능을 넘어서, 전력 품질 유지를 위한 전압 조정, 부하 평형, 고장 구간 차단 등의 복합 기능을 수행합니다. 특히 피크 시간대나 급격한 수요 변화 시에는 배전망 운영자의 유연한 대처가 필수적이며, 이를 위해 배전자동화시스템(DAS), 스마트 미터, 자동 복구 장치 등의 ICT 기반 기술이 도입되고 있습니다. 또한, 분산형 전원의 확대와 함께 마이크로그리드 및 VPP(Virtual Power Plant)의 배전망 연계 기술도 중요한 이슈로 부각되고 있으며, 향후 배전망은 보다 유연하고 지능적인 형태로 진화할 전망입니다.

전기의 흐름은 어떻게 제어되는가?

전기의 흐름은 단순한 물리적 이동이 아니라, 실시간 수요와 공급의 정밀한 균형을 필요로 하는 복잡한 제어 과정입니다. 전력은 저장이 어렵기 때문에, 사용자가 전자기기를 켜는 순간 즉시 발전소에서 해당 전력을 공급해야 하며, 이를 위해 계통 전반에 수천 개의 센서, 측정 장비, 자동제어 시스템이 설치되어 실시간으로 데이터를 수집하고 분석합니다. 발전소, 송전소, 변전소, 배전망에 이르기까지 모든 구간은 자동제어 시스템으로 연계되어 있으며, 전력 수요 예측, 발전 계획 수립, 전력 가격 결정 등 다양한 요소가 동기화되어 작동합니다. 스마트그리드는 이러한 흐름을 보다 정밀하게 제어하기 위한 기술로, 소비자의 전력 사용 데이터를 실시간으로 분석하여 효율적인 에너지 배분을 가능하게 합니다. 또한, 수요 반응(DR) 프로그램을 통해 소비자가 전력 수요를 자발적으로 조절하는 시스템도 운영되어 전체 전력계통의 효율성을 높이는 데 기여하고 있습니다.

전력계통의 안정성 유지 방법

전력계통은 하나의 단일 시스템처럼 작동하지만, 실제로는 수많은 설비와 지역이 서로 연결된 대규모 네트워크입니다. 이 네트워크는 고장이나 이상이 발생했을 때 신속히 이를 탐지하고, 영향이 최소화되도록 차단하거나 우회하는 기능을 갖추고 있어야 합니다. 이를 위해 사용되는 것이 계통 보호 장치입니다. 과전류 보호기, 거리 계전기, 디지털 보호계전기 등이 각각의 구간에서 작동하며, 고장 발생 시 자동으로 해당 구간을 차단하여 피해가 확대되지 않도록 합니다. 또한, 자동 전원 복구 시스템(ARS)은 차단된 전력을 빠르게 복구하여 공급 중단 시간을 최소화하며, 실시간 모니터링 시스템과 통합 관제 시스템을 통해 문제의 원인과 영향을 빠르게 파악할 수 있습니다. 주파수 유지도 계통 안정성의 핵심 요소로, 발전량과 소비량이 일치하지 않으면 주파수가 흔들려 시스템 전체의 불안정성이 높아질 수 있습니다. 이를 방지하기 위해 부하 분산, ESS(에너지저장장치), 전력 수요관리 등을 활용하여 균형을 유지합니다.

신재생에너지와 전력계통의 변화

신재생에너지는 기존 전력계통에 큰 변화를 가져오고 있습니다. 기존의 중앙집중형 발전 방식에서 벗어나, 태양광, 풍력 등 분산형 발전원이 늘어나며 전력의 흐름 또한 단방향이 아닌 양방향으로 변화하고 있습니다. 예를 들어, 가정이나 건물에서 자체 생산한 태양광 전기를 소비하고 남는 전력을 계통에 재공급하는 방식이 확대되고 있으며, 이는 전력계통의 유연성과 제어 능력을 요구합니다. 이처럼 여러 소규모 발전원들이 통합되어 하나의 가상 발전소처럼 운영되는 기술이 VPP(가상발전소)이며, 이 기술은 다양한 분산자원의 통합 운영, 전력 거래, 수요 반응 등 다양한 기능을 수행합니다. 신재생에너지의 간헐성과 불규칙한 출력은 전력계통의 안정성을 위협할 수 있기 때문에, 이를 보완하기 위한 ESS 설치, 예측 기술 고도화, 계통 연계 기술 등이 필수적으로 동반되어야 합니다. 정책적으로는 이러한 변화를 반영한 전력망 투자 확대와 기술 인프라 정비가 지속적으로 이루어지고 있습니다.

전력계통의 미래: 스마트그리드

스마트그리드는 정보통신기술(ICT)을 활용하여 전력계통을 보다 지능적이고 효율적으로 운영하는 차세대 전력 시스템입니다. 스마트그리드는 생산, 송전, 배전, 소비 전 과정을 디지털화하고, 각 단계에서 수집된 데이터를 통합 분석하여 실시간으로 전력 수급을 조절합니다. 이를 통해 전력 손실을 최소화하고, 전력 사용의 효율을 극대화할 수 있습니다. 예를 들어, 가정의 스마트 미터는 실시간 사용량을 측정하고, 전력 요금이 비싼 시간대에는 자동으로 절전 모드를 작동시키며, 에너지 소비 패턴 분석을 통해 최적화된 소비를 유도합니다. 또한, 스마트그리드는 재해 대응 능력을 강화하며, 특정 구간에서 문제가 발생했을 때 자동으로 다른 라인을 통해 전력을 공급하거나 빠르게 복구할 수 있는 자가치유(self-healing) 기능도 포함되어 있습니다. 미래의 전력계통은 소비자도 에너지 생산자이자 저장자가 되는 '프로슈머' 중심으로 재편될 것이며, 에너지 자립형 도시, 스마트홈, 에너지 공유 플랫폼 등 다양한 응용이 현실화될 것입니다.

요약하며: 우리가 알아야 할 전력계통의 중요성

전력계통은 단순한 전기 설비의 집합이 아니라, 우리 일상과 산업 전반을 지탱하는 중요한 인프라입니다. 이 시스템이 잘 작동해야만 전기의 안정적인 공급이 가능하며, 신재생에너지 확대와 친환경 사회 전환도 성공할 수 있습니다. 전기의 흐름을 이해하고, 전력계통의 기본 구조를 알면 에너지 소비에 대한 의식도 높아지며, 효율적인 사용과 정책 결정에 더 적극적으로 참여할 수 있습니다. 에너지 위기나 기후 변화 시대에 살고 있는 지금, 전력계통에 대한 이해는 단순한 지식이 아닌 필수 상식이 되어야 하며, 미래를 준비하는 핵심 역량으로 작용할 것입니다. 전력은 단순한 소비의 대상이 아닌, 우리가 능동적으로 관리하고 책임져야 할 자원이 되었으며, 그 흐름과 시스템을 이해함으로써 지속 가능한 에너지 사회로의 전환이 앞당겨질 수 있습니다.
