전기회로를 이해하는 첫걸음, 키르히호프의 법칙 완전 정복

전기회로를 이해하는 첫걸음, 키르히호프의 법칙 완전 정복

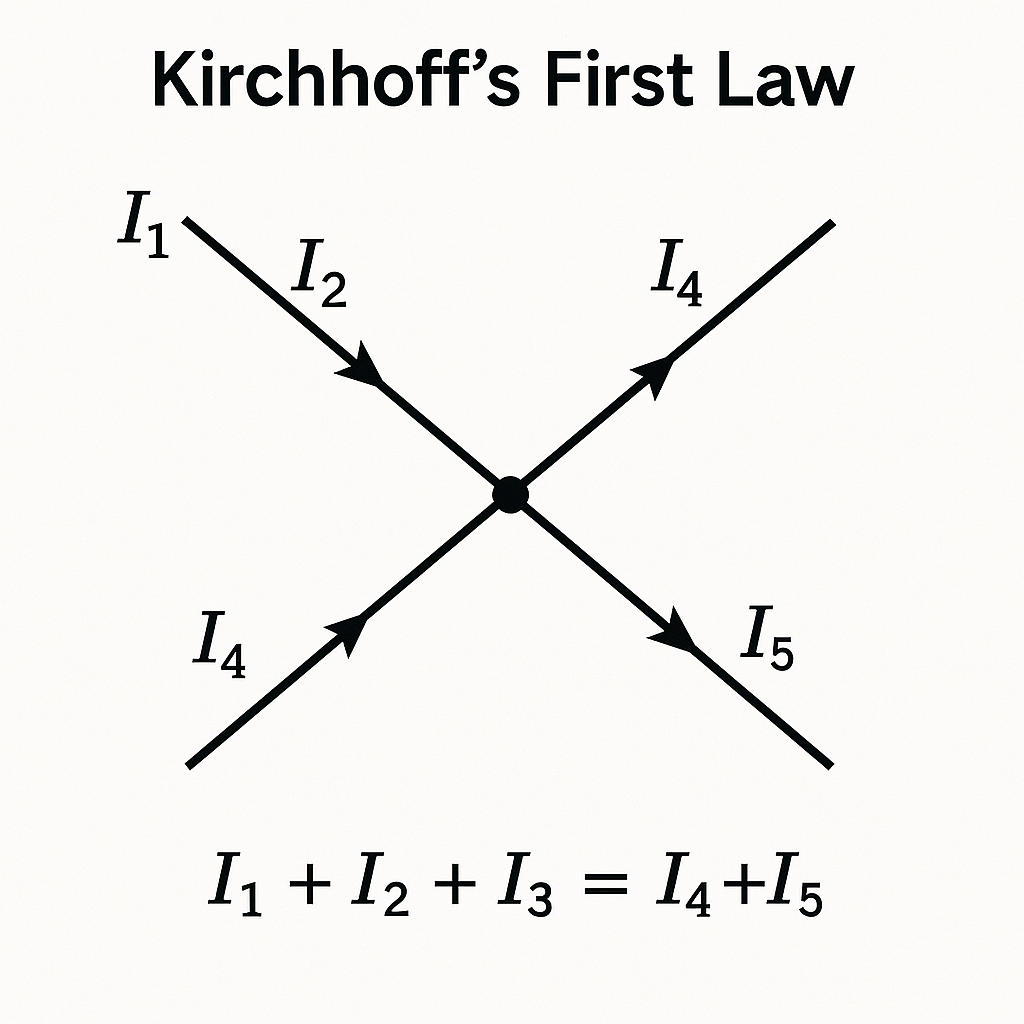

키르히호프의 전류 법칙(KCL)이란?

키르히호프의 전류 법칙은 회로 내의 특정 지점, 즉 노드(Node)에서의 전류 흐름에 대한 법칙입니다. 이 법칙은 '어떠한 노드에서든지 들어오는 전류의 총합은 나가는 전류의 총합과 같아야 한다'는 원리를 기반으로 하며, 이는 전하 보존의 법칙에 근거를 둡니다.

이 법칙은 직관적으로도 이해하기 쉬운데, 마치 수도관이 연결된 지점에서 들어오는 물의 양과 나가는 물의 양이 같아야 하는 것과 유사합니다. 전류 역시 회로 내의 물질을 따라 흐르며, 이 흐름이 물리적으로 보존되어야 회로의 안정성과 기능이 유지됩니다. 이러한 성질은 회로 설계나 디버깅 시에 매우 중요하게 작용하며, 다양한 실험과 실습에서 빈번히 등장합니다.

예를 들어 어떤 노드에 세 개의 도선이 연결되어 있고, 하나의 도선(A)을 통해 3A의 전류가, 다른 도선(B)을 통해 2A의 전류가 유입되고 있다고 가정해봅시다. 그렇다면 이 노드에서 나가는 도선(C)으로는 총 5A의 전류가 흘러야만 전기적 균형이 유지됩니다. 이때 전류의 방향은 임의로 정할 수 있으나, 계산 결과가 음수로 나오면 방향이 반대였다는 것을 의미하므로 특별히 오류로 간주하지 않습니다.

실제로 복잡한 회로에서는 이런 전류 방향의 임의 설정과 KCL의 수학적 적용이 필수적이며, 이를 통해 모든 노드에서 전류의 보존이 유지되도록 확인할 수 있습니다. 이 법칙은 특히 병렬 회로나 분기 회로에서 그 진가를 발휘합니다.

키르히호프의 전압 법칙(KVL)이란?

키르히호프의 전압 법칙은 전기 회로 내의 폐회로(loop), 즉 시작점과 끝점이 같은 전기적 경로를 따라 전압의 총합은 항상 0이라는 원칙입니다. 이 법칙은 에너지 보존 법칙에 기초하고 있으며, 전위차가 회로 전체에서 보존된다는 것을 의미합니다.

전압 법칙은 공급된 에너지가 회로를 돌며 완전히 소비되어야 한다는 것을 전제로 하며, 이 과정을 수학적으로 표현한 것이 바로 KVL입니다. 전압의 합이 0이라는 개념은 처음 접하는 사람에게는 다소 추상적으로 느껴질 수 있지만, 실제 회로를 구성하고 측정하면 그 정밀함에 감탄하게 됩니다.

예를 들어, 9V짜리 배터리를 사용한 간단한 직렬 회로에서 두 개의 저항기 각각에 4V, 5V의 전압이 걸려 있다면, 회로를 한 바퀴 돌아서 전압을 합산하면 총합은 +9 + (-4) + (-5) = 0이 됩니다. 이는 전압 공급원에서 공급된 에너지가 각 소자에서 나눠져 모두 소비되었음을 뜻합니다.

이러한 전압 법칙은 특히 직렬 회로나 복잡한 루프 구조를 갖는 회로에서 전압 분배를 예측하는 데 유용합니다. 회로의 효율을 높이기 위한 설계나, 특정 부품이 과전압 상태에 놓이는지 여부를 판단하는 데에도 유용하게 사용됩니다.

두 법칙의 활용 사례

키르히호프의 법칙은 단순히 개념적인 이론에 머무르지 않고, 실제로 다양한 산업 및 연구 현장에서 필수적인 도구로 사용되고 있습니다. 전기 및 전자 회로 설계, PCB 레이아웃, 시뮬레이션 도구 활용, 전력 시스템의 이상 분석 등 여러 영역에서 광범위하게 응용됩니다.

특히 고급 회로 해석을 위해 사용하는 노달 분석(Node Analysis)과 루프 해석(Mesh Analysis)에서 KCL과 KVL은 각각의 기반이 되며, 연립방정식 형식으로 여러 개의 미지수 값을 동시에 구할 수 있도록 해줍니다. 이는 컴퓨터 기반 회로 분석에서도 중요한 알고리즘으로 작동하며, 자동화 설계 도구의 핵심 원리 중 하나로 활용됩니다.

전자 회로 시뮬레이션 소프트웨어인 LTspice, Multisim, PSpice 등에서는 회로의 각 지점에서 KCL과 KVL을 자동으로 계산해 주며, 사용자는 결과 값을 시각적으로 확인할 수 있습니다. 이로써 복잡한 회로도 효율적으로 분석하고 설계할 수 있는 환경이 조성됩니다.

더불어, IoT 기기, 로봇, 스마트 디바이스 설계 등 정밀한 전자 설계가 요구되는 분야에서는 미세한 전압 강하나 전류 불균형이 전체 시스템에 영향을 줄 수 있기 때문에, 키르히호프의 법칙을 통한 세밀한 회로 분석이 핵심적인 품질 관리 수단으로 자리잡고 있습니다.

회로 해석 시 주의할 점

회로를 해석할 때는 몇 가지 중요한 주의사항을 반드시 숙지해야 합니다. 첫째, 전류와 전압의 방향 또는 부호는 임의로 설정하되, 설정한 이후에는 일관성을 유지하는 것이 필수입니다. 방향이나 부호가 혼동되면 잘못된 해석 결과로 이어질 수 있으며, 복잡한 회로일수록 오류를 검출하기가 어렵습니다.

둘째, 폐회로(루프)의 정의는 명확해야 하며, 시작점과 끝점이 반드시 동일한 경로를 따라야 KVL을 정확히 적용할 수 있습니다. 루프를 제대로 구성하지 않으면 계산한 전압 차가 실제와 맞지 않게 되며, 해석의 정확성이 떨어지게 됩니다.

셋째, 노드의 정의도 정확하게 판단해야 합니다. 노드는 두 개 이상의 전선이 만나는 지점을 의미하지만, 물리적으로 가깝다고 해서 항상 같은 노드라고 간주해서는 안 됩니다. 간혹 신호선과 접지선이 매우 가깝게 배치된 회로에서 착오가 발생하기도 하므로 주의가 필요합니다.

또한, 병렬 및 직렬 회로 구성에 따라 전류와 전압의 분배 방식이 달라지므로, 회로의 형태에 따라 적절한 법칙을 우선적으로 적용해야 합니다. 예컨대 병렬 회로에서는 전류 분배를 중심으로 KCL이 중요하고, 직렬 회로에서는 전압 분배를 중심으로 KVL이 더 많이 사용됩니다.

키르히호프의 법칙을 잘 활용하기 위한 팁

• 전류 방향은 임의로 설정해도 무방합니다. 계산 결과 음수가 나오면 설정한 방향이 반대였음을 의미할 뿐, 결과적으로는 정확한 전류 값을 구할 수 있습니다.
• 복잡한 회로는 구간별로 분할해서 해석하는 것이 좋습니다. 부분 회로를 나누어 각각에 KCL, KVL을 적용한 뒤 결과를 종합하면 전체 회로의 동작을 더 명확히 이해할 수 있습니다.
• 시뮬레이션 툴을 적극 활용하십시오. LTspice, Multisim과 같은 도구는 복잡한 회로를 시각적으로 표현하고, KCL과 KVL의 적용 결과를 자동으로 계산해 줍니다.
• 이론과 실습을 병행하는 것이 효과적입니다. 실제 전자 부품(저항, 전원, 다이오드 등)을 사용하여 브레드보드로 회로를 구성하고 측정하면 개념이 더욱 명확해집니다.
• 기초 수학 능력을 키우는 것도 중요합니다. 선형 방정식 풀이, 행렬 계산, 기본적인 대수학을 숙지하면 키르히호프의 법칙을 수학적으로 빠르게 적용할 수 있습니다.

마무리하며

키르히호프의 법칙은 단순한 이론이 아니라 실제 회로 해석의 핵심입니다. 전기전자공학에서 반드시 숙지해야 할 기초 개념이자, 전류와 전압의 흐름을 정량적으로 분석할 수 있게 해주는 도구입니다.

특히 오늘날과 같이 복잡한 전자기기가 보편화된 시대에는 이러한 법칙의 이해가 더 큰 가치를 지니며, 다양한 실무에 직접적으로 응용되고 있습니다. 회로 해석 능력을 기르기 위해서는 이론적인 공부뿐 아니라, 다양한 예제를 통해 실제로 법칙을 적용해 보는 연습이 매우 중요합니다.

전기전자공학 입문자뿐 아니라, 회로 설계에 관심 있는 모든 사람들에게 키르히호프의 법칙은 필수적인 학습 주제입니다. 꾸준히 연습하고 다양한 회로 유형에 적용해 보는 과정을 통해, 복잡한 회로도 정확하게 해석할 수 있는 실력을 갖추게 될 것입니다.
