전기 회로의 기본을 잡아주는 옴의 법칙 완벽 정리

옴의 법칙이란 무엇인가?

옴의 법칙은 독일의 물리학자 게오르그 시몬 옴이 1827년에 발표한 법칙으로, 당시에는 실험과 측정을 통해 전기 현상을 정량적으로 설명한 최초의 이론 중 하나로 평가받고 있습니다. 그의 실험은 단순한 도선에 일정한 전압을 걸고 흐르는 전류를 측정함으로써 시작되었으며, 그는 도선의 저항이 일정하다면 전류가 전압에 비례한다는 사실을 발견했습니다. 이로써 전기 회로의 작동 원리를 수학적으로 설명할 수 있게 되었고, 이 공식은 이후 전기 공학 전반에 걸쳐 핵심 법칙으로 자리 잡게 되었습니다.

공식은 다음과 같이 간단합니다:

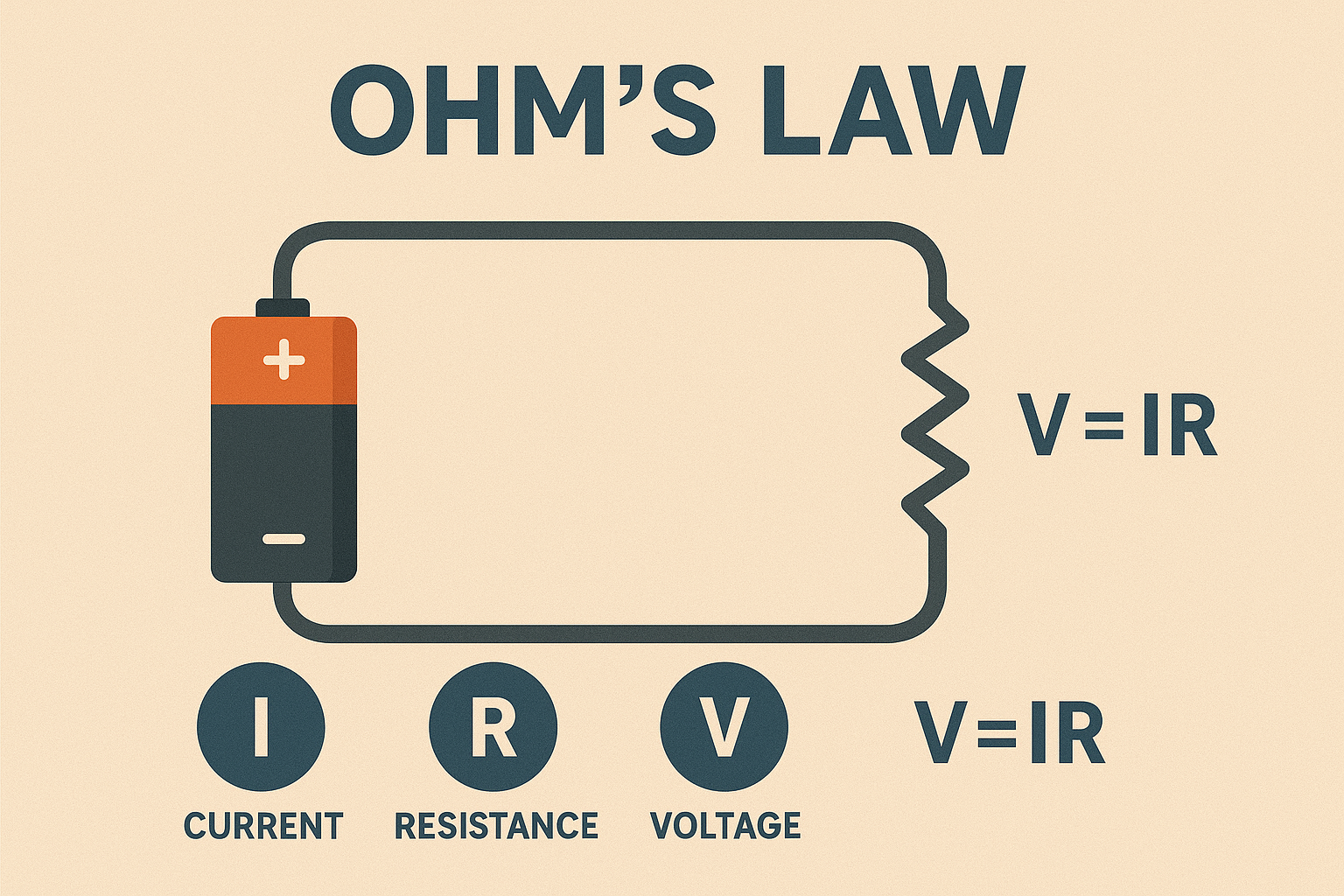

V = I × R

여기서

• V (Voltage)는 전압으로, 단위는 볼트(V)입니다. 이는 회로 내에서 전류를 흐르게 하는 원동력입니다.
• I (Current)는 전류로, 단위는 암페어(A)입니다. 이는 도선을 따라 흐르는 전자의 양을 나타냅니다.
• R (Resistance)는 저항으로, 단위는 옴(Ω)입니다. 전자의 흐름을 방해하거나 제한하는 물리적 요소를 말합니다.

이 수식을 통해 우리는 세 가지 값 중 두 개만 알고 있어도 나머지 하나를 쉽게 구할 수 있습니다. 이는 단순히 계산의 편의성을 넘어서 회로의 작동 원리 자체를 해석할 수 있는 수단이 됩니다.

옴의 법칙의 유도와 해석

옴의 법칙은 매우 단순한 수식처럼 보이지만, 그 안에 포함된 의미는 대단히 깊고 넓습니다. 이 법칙의 핵심은 전압, 전류, 저항이 서로 어떤 방식으로 상호작용하는지를 명확하게 보여주는 데 있습니다. 예를 들어, 만약 저항이 일정한 상태라면, 전압이 두 배가 되면 전류도 두 배가 됩니다. 이는 전압이 클수록 더 많은 전자가 강한 힘으로 밀려 흐른다는 것을 의미합니다. 반대로, 회로의 전압이 일정하다면 저항이 증가할수록 전류는 감소하게 됩니다. 이는 저항이 크면 전류가 그만큼 흐르기 어려워진다는 물리적 의미를 내포하고 있습니다.

공식을 다시 정리해보면,

• 전류: I = V / R
• 저항: R = V / I
• 전압: V = I × R

이 세 가지 방식으로 옴의 법칙을 변형하면 전기 회로에서 다양한 상황에 적용이 가능해집니다. 예를 들어 저항값을 알고 있을 때 전류를 계산하거나, 전류를 알고 있을 때 저항이나 전압을 알아낼 수 있습니다. 특히 복잡한 회로에서는 이 법칙을 기반으로 여러 전기 요소를 조합해서 전체적인 전기 흐름을 분석할 수 있게 됩니다.

전압, 전류, 저항의 물리적 의미

전압 (Voltage)

전압은 전자가 이동하도록 만드는 '힘' 또는 '전기적인 압력'이라고 볼 수 있습니다. 쉽게 말하면, 높은 언덕 위에 있는 물이 중력에 의해 아래로 흐르듯이, 전자는 전압이라는 압력 차이에 의해 회로를 따라 흐르게 됩니다. 따라서 전압이 높다는 것은 그만큼 전자를 움직이게 하는 힘이 강하다는 것을 의미하며, 이는 회로 내의 에너지 전달 능력을 결정짓는 중요한 요소입니다.

전류 (Current)

전류는 단위 시간 동안 도선을 따라 흐르는 전자의 양을 의미합니다. 물리적으로는 실제로 흐르는 입자의 수와 그 속도를 나타내는 개념이며, 물의 흐름과 매우 유사하게 설명할 수 있습니다. 예를 들어 좁은 관을 통해 흐르는 물보다 넓은 관을 통해 흐르는 물이 더 많은 양의 흐름을 만들어내듯, 도선의 조건이나 전압에 따라 전류의 양도 달라지게 됩니다.

저항 (Resistance)

저항은 전류의 흐름을 방해하거나 줄이는 성질입니다. 모든 물질은 저항을 가지고 있으며, 특히 금속처럼 자유전자가 많은 물질은 저항이 낮고, 고무나 유리처럼 자유전자가 적은 물질은 저항이 높습니다. 저항은 도선의 길이, 단면적, 재질 등에 따라 달라지며, 회로 설계에 있어서 전류의 흐름을 조절하거나 제한하는 데 반드시 고려해야 하는 요소입니다.

옴의 법칙 응용 방법

저항값 구하기

• 공식: R = V / I
• 예시: 전압이 9V이고 전류가 3A인 경우 → R = 9 / 3 = 3Ω
  이 계산은 저항이 전류의 흐름을 얼마나 방해하는지를 수치적으로 알려주며, 과도한 전류로 인한 부품 손상을 방지하기 위한 저항 설계에 사용됩니다.

전류값 구하기

• 공식: I = V / R
• 예시: 전압이 10V이고 저항이 5Ω인 경우 → I = 10 / 5 = 2A
  이 계산은 회로에 공급되는 전압이 특정 저항을 가진 부품을 통해 얼마나 많은 전류를 흐르게 할지를 알려줍니다. 전류 제한이 필요한 회로나 민감한 부품 보호에 필수적인 정보입니다.

전압값 구하기

• 공식: V = I × R
• 예시: 전류가 2A이고 저항이 6Ω인 경우 → V = 2 × 6 = 12V
  이 계산은 회로에서 일정 전류를 흐르게 하기 위해 필요한 전압의 크기를 알려주며, 전원 공급 장치의 용량 산정이나 에너지 소비량 분석에 중요하게 사용됩니다.

실생활에서의 옴의 법칙 활용 예

옴의 법칙은 단지 이론적인 지식이 아닌, 우리가 일상에서 실제로 활용할 수 있는 유용한 도구입니다. 다양한 상황에서 이 법칙은 문제 해결의 열쇠가 됩니다.

• 가정용 전기 제품 점검: TV, 냉장고, 세탁기 등의 고장이 났을 때 멀티미터를 사용하여 전압, 전류, 저항을 측정함으로써 문제의 원인을 찾을 수 있습니다. 예를 들어, 전원이 제대로 공급되지 않거나 부품의 저항값이 비정상일 경우 이 법칙을 활용해 고장을 진단할 수 있습니다.
• 전기 회로 설계: LED 조명을 연결할 때 저항을 적절히 선택하지 않으면 과전류로 인해 LED가 파손될 수 있습니다. 옴의 법칙을 활용해 적절한 저항값을 계산하면 안전하고 효율적인 회로 구성이 가능합니다.
• 배터리 수명 예측: 사용 중인 전자기기의 저항값과 전류 소비량을 알면, 해당 기기가 배터리를 얼마나 빠르게 소모할지 예측할 수 있습니다. 이는 모바일 기기, 전동공구, 휴대용 장비 등의 에너지 효율 분석에 필수적입니다.

옴의 법칙의 한계

옴의 법칙은 대부분의 선형 회로에 적용되지만, 모든 상황에 절대적으로 적용되는 것은 아닙니다. 다음과 같은 경우에는 이 법칙이 그대로 적용되지 않습니다.

• 비선형 소자: 다이오드, 트랜지스터, 전압 조정기 등의 부품은 전류와 전압이 비례하지 않기 때문에 옴의 법칙을 단순하게 적용할 수 없습니다. 이런 부품은 특정 조건에서만 전류가 흐르거나 전류의 흐름이 급격하게 변화하기 때문에 별도의 해석이 필요합니다.
• 고주파 회로: 고주파 회로에서는 임피던스, 커패시턴스, 인덕턴스 같은 개념이 중요해지며, 단순한 저항으로 회로를 해석하기 어렵습니다.

실험을 통한 옴의 법칙 이해

옴의 법칙을 눈으로 확인하고 체험하는 방법 중 가장 효과적인 것은 실험입니다. 간단한 전기 회로를 만들어 직접 전압과 전류를 측정해보면, 이론에서 배운 내용을 실감할 수 있습니다. 건전지, 저항, 전류계, 전압계를 연결하여 실험을 해보면 전압이 증가할 때 전류가 어떻게 변화하는지, 저항을 바꿨을 때 전류가 어떻게 줄어드는지를 확인할 수 있습니다. 특히 학생이나 전기공학 초보자들에게는 이 실험이 이해도를 비약적으로 향상시켜 줄 수 있습니다.

옴의 법칙 기억하는 팁

옴의 법칙을 보다 쉽게 기억하고 활용하기 위한 도구로 ‘피라미드 공식’이 널리 사용됩니다. 삼각형 도식 안에 V, I, R을 배치하여 계산 방식을 빠르게 떠올릴 수 있습니다.

• 위쪽: V
• 아래 왼쪽: I
• 아래 오른쪽: R

이 구조를 통해

• V를 구할 때는 I × R
• I를 구할 때는 V ÷ R
• R을 구할 때는 V ÷ I

이러한 방법은 시험에서 빠르게 문제를 풀거나, 실무에서 빠르게 계산을 할 때 매우 유용합니다.

마무리 정리

옴의 법칙은 단순한 수식 이상의 의미를 지닙니다. 이 법칙을 정확하게 이해하고 있으면, 전기 회로를 보다 논리적이고 체계적으로 분석할 수 있으며, 실생활에서도 다양한 방식으로 응용할 수 있습니다. 전자공학, 전기 설비, 회로 설계, 전기 안전 관리 등 거의 모든 분야에 적용되는 이 핵심 개념은 모든 전기 학습자의 첫걸음이자, 필수적으로 숙지해야 할 지식입니다. 또한 이를 기반으로 한 전기 회로 해석 능력은 고장 진단, 에너지 효율 분석, 안전 설계 등 여러 분야에서 실질적인 가치를 창출합니다.
